３Ｄコンポーネント　GCS900用

CB450 コントロールボックス

過酷な建設環境で使用するために設計されたTrimble CB450コントロールボックスは、作業者にフルカラーのグラフィカル表示を提供し、見やすく、グレードを案内します。機能が含まれます。

• 4.3インチ液晶、480x 272ピクセル、256Ｋトゥルーカラー、TFTアクティブマトリックス。cd / m2。 LCDの輝度は、適切な範囲で調整可能。
• シリコンカバーで保護された前面USBポート。
• ４ つのインテグレートライトバー。
• 自動輝度調整のための周辺光センサー搭載。
• 17個のタッチキーは、バックライト搭載。触覚フィードバックを提供し、オペレータがコントロールではなくジョブに集中できるように配慮します。
• 39ピンシールドミリタリー定格のクイックリリースツールレスコネクタ
• USBポート経由の現場アップグレード可能なソフトウェア。
• オペレーターへのフィードバックと警告用の内蔵ブザー搭載（音量設定有）

Trimble SNR on machine Radio

頑丈なTrimbleオンマシンラジオSNRは、Trimble Universal Total StationsやGNSSベースステーションと通信するための最新のプラットフォームをご供します。

• 重機・建機へマウントするために作られた強靭な通信機
• シングルバンド450 MHz、900 MHz、2.4 GHz
• デュアルバンド900 MHz + 2.4 GHzおよび450 MHz + 2.4 GHz
• 12および24Vに対応
• 柔軟なラバースタイルのアンテナ
• 現場でアップグレード可能なソフトウェア
• 2つのRS232シリアルポート
• 1つのCAN（J1939）バスポート（250kbps）
• LEDで無線ステータスに関する情報をご提供

Trimble SNM941 Connected Site Gateway

SNM941は、設計の更新、GNSSの修正、施工情報、技術サポートなど、重要な情報を送受信する専用のホットライン装置です。重機用に開発された強靭なSNM941で、 コネクテッド重機は、より高速でインテリジェントな作業方法を実現できます。

無線データ同期
オペレータルームから離れることなく、コネクテッド重機とオフィス間で設計ファイル、作業指示書、施工情報を通信します。通信の遮断を最小限に抑えることができ、作業ロスなくスムースな機動力を発揮できます。

リモートアシスタント
技術サポートなどの情報をその場で受け取り 、現場での対応を支援します。

プロジェクト監視
VisionLink Unified Suiteアプリケーションと統合、サイクルカウント、ロードカウント、材料数量を把握します。完了した作業を監視し、転圧回数をマップし、進捗レポートを作成、プロジェクトの時間と予算維持を支援します。これにより生産性とコストに関する現場での意思決定に役立ちます。

Trimble AS450 Angle Sensor

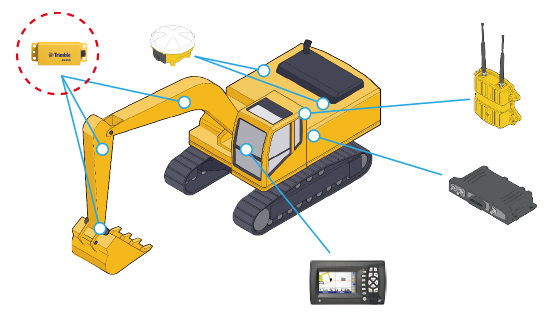

Trimble AS450は、建機の動きをを認知するための３６０度角度センサー。油圧ショベルのブーム、アーム、バケットに装着し、それぞれのリアルタイム角度を測定します。

• 360°の測定範囲が可能なグラビティリファレンスセンサー
• CAN業界標準インターフェイス
• ±180°の角度の動作範囲（各軸）
• 温度安定化出力
• 頑丈で密閉タイプのバルクヘッドコネクタ– 6ピン
• 防水性能（水深20メートルテストクリア）
• 内部電力調整。 9-32 VDC入力
• 更新可能なフラッシュファームウェア
• 取付位置決めと再位置決めのための精密ホール
• RoHS対応

Trimble AS450 Angle Sensor

Trimble AS460は、２軸角度センサーです。±４５度まで対応可能。油圧ショベルの車体本体に装着し、傾きを測定します。

• CAN業界標準インターフェイス
• ２つの直交軸（ピッチ/ロール）で±45°の動作範囲
• 温度安定化出力
• 頑丈で密閉タイプのバルクヘッドコネクタ– 6ピン
• 防水性能（水深20メートルテストクリア）
• 内部電力調整。 9-32 VDC入力
• 更新可能なフラッシュファームウェア
• 取付位置決めと再位置決めのための精密ホール
• RoHS対応

Trimble LR410 Laser Receiver（2Dコンポーネント）

Trimble LR410レーザー受光機は、ブレードの電動マストに取り付けられ、建機の油圧装置に接続されて、リフトを３〜６mmの高精度にコントロールします。GCS 900グレードコントロールシステムで使用するように設計されています。 LR410は過酷な環境下使用向けに設計され、100％の耐候性を持つ360°レーザー検出を装備しています。 4つのレーザー受信ウィンドウのそれぞれの隅にある統合参照LEDは、レシーバーの中心からのレーザーストライク位置、パワー、およびエラーステータスを表示し、レシーバーの状態をすばやく視覚化します。 また界標準のCAN（SAE J1939）インターフェースにより、システム統合が容易です。

• 360°レーザー検出
• 231mm検出ウィンドウ
• 1.5mm以内の直線検出位置
• 100％密閉された全天候型の筐体
• 太陽光下での視認性が高いLED
• 自動調光LEDディスプレイ
• 非回転クランプ
• 業界標準のCAN（SAE J1939）インターフェース

Trimble ST400 Sonic Tracer（2Dコンポーネント）

Trimble ST400 Sonic Tracerは、ブレードに装着し、縁石、側溝、丁張り、既存パス、従前パスなどの物理的基準を標高基準として使用しトレースします。

GL700 Grade Laser

Spectra Precision Laser GL722およびGL762シリーズグレードレーザーは、GCS900 2Dグレードコントロールシステム、GCSFlexグレードコントロールシステム、レーザーベースのコンパクトなマシンへの使用により、正確なマシンガイダンスを提供し、より正確に、より速いグレーディング施工を支援いたします。GL700レーザーは、省スペースで簡単に設置ができますので、床掘り、管渠敷設、細部のグレーディング、道路工事等に最適です。

• アクティブ温度補正：温度変化に関係なく正確で安定した結果が得られます。
• シ長距離無線リンク：方向や日光の影響を受けません。
• 最大傾斜範囲：GL742で最大110％
• 保護レンズフード：悪天候でもレーザー性能を確保します。
• マニュアル位置合わせ：高速で簡単なセットアップが可能
• 選択可能な回転速度：300、600、および900 rpm。
• 直感的でシンプルなコントロール：GL700シリーズは簡単で学習しやすいシステムです。
• 手動の垂直能力：長距離リモートを使用すると、ブドウ園などの垂直アプリケーションのセットアップが簡単になります
• フィールド校正：送信機またはリモートを介して、現場でのキャリブレーションの確認と調整を簡単にします。
• ロングライフバッテリー：バッテリー寿命インジケーター、および休憩中にバッテリーを節約するワイヤレス操作スリープモード
• 完全密閉型アルミニウムハウジング：耐候性のあるコントロールパネルを採用。多くの天候・作業条件で使用可能です。滑止めキャリングハンドル付。
• グレードバンプ：リモートで簡単にグレード上下が可能。
• グレードリバース：ボタンを押すだけでグレード設定をミラーリング。
• 自動セルフレベリング：セットアップを簡素化し、再現性のある精度を保証します（GL742急勾配グレードモデルには適用されません）
• 自動オフグレードセンサー：不正確なグレーディングを防ぎます。
• 大型の英数字ディスプレイ：トランスミッターのディスプレイは、3 mの三脚でも地上から見ることが可能です。

Trimble SR300 Laser Receiver Mast

垂直方向の精度を改善する必要がある場合、ブレード制御用のGNSSスマートアンテナを備えたTrimble SR300レーザーレシーバーマストを使用して、GNSSシステムを3〜6ミリメートルの精度まで高めることができます。
