SiteOrchestration
現場を変える。未来を作る。
「現場作業の効率化」から「現場全体の効率化」へ
個々の作業に最新鋭のICT技術が導入された結果、作業性は飛躍的に効率化され、費用、日程の短縮が実現されつつあります。

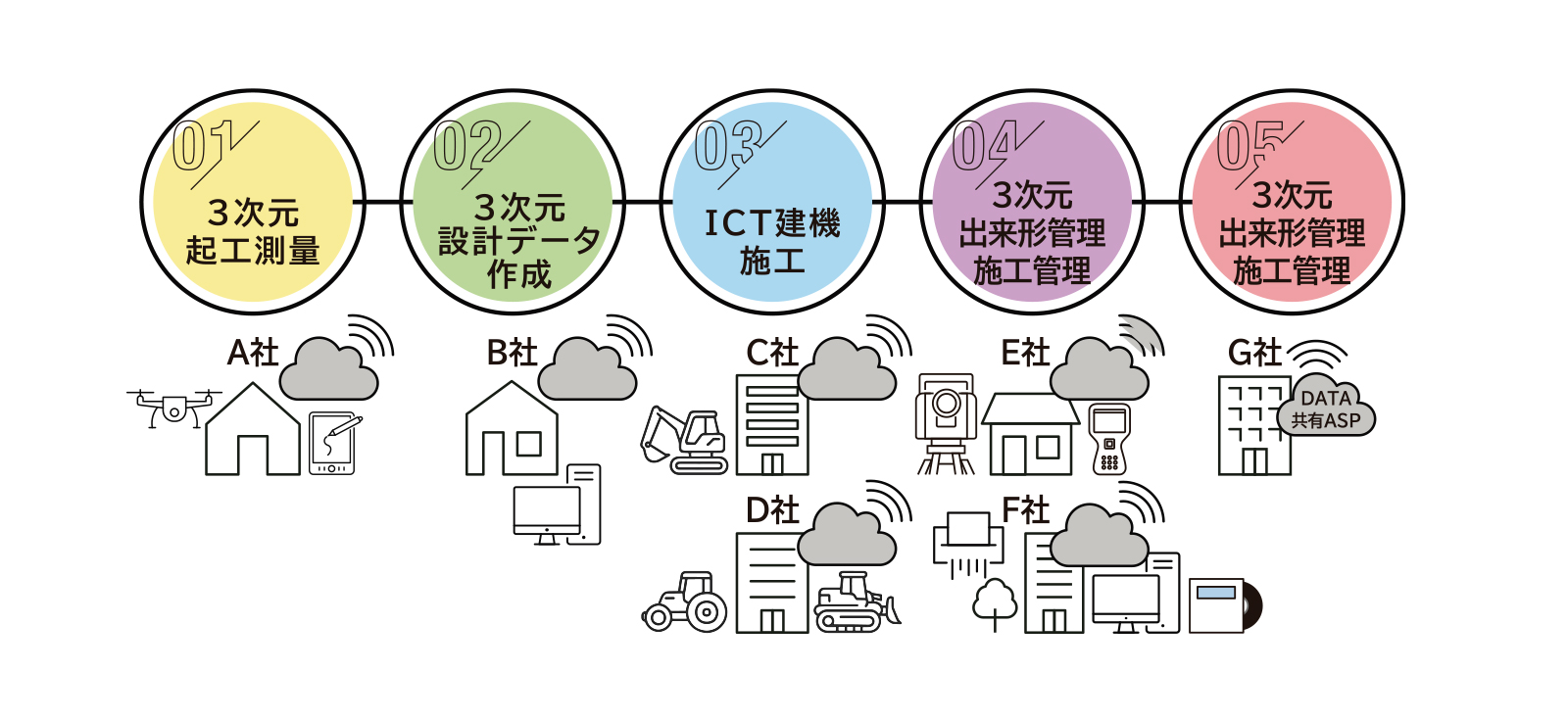

その反面、ICT活用工事の現場では、様々なメーカーの機器やソフトウェアが利用されるようになり、異なるメーカー間での円滑なデータ連携が課題となってきました。

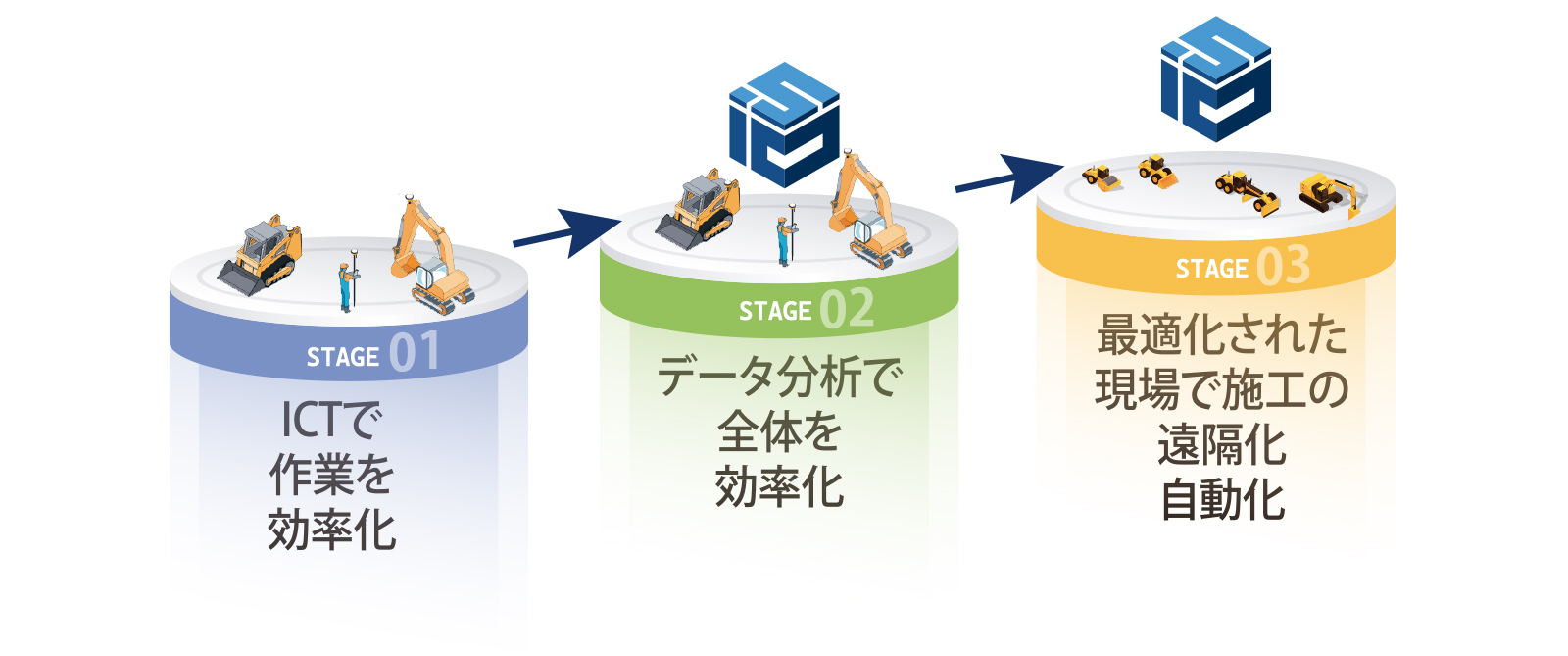

ICT施工は次のステージへ

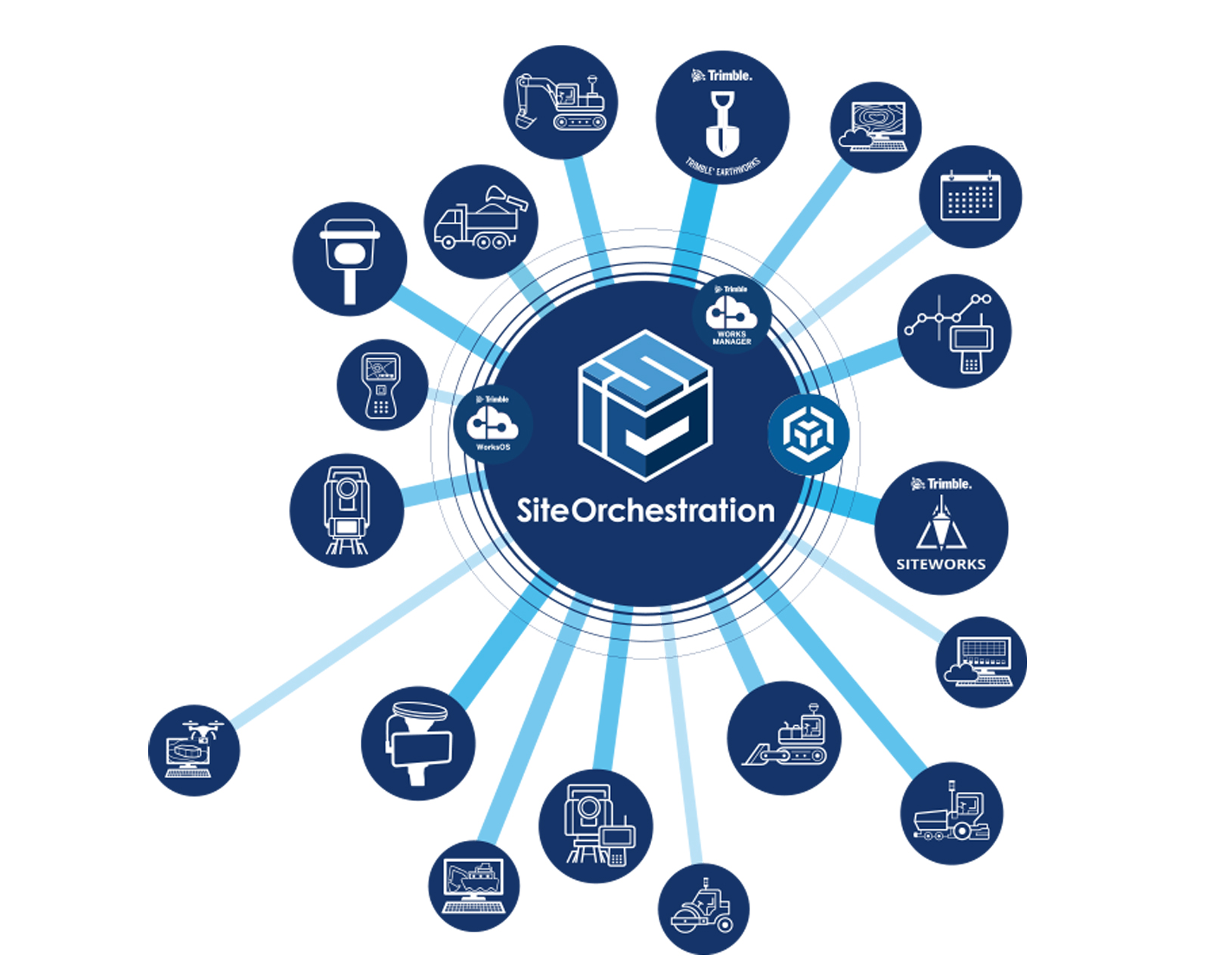

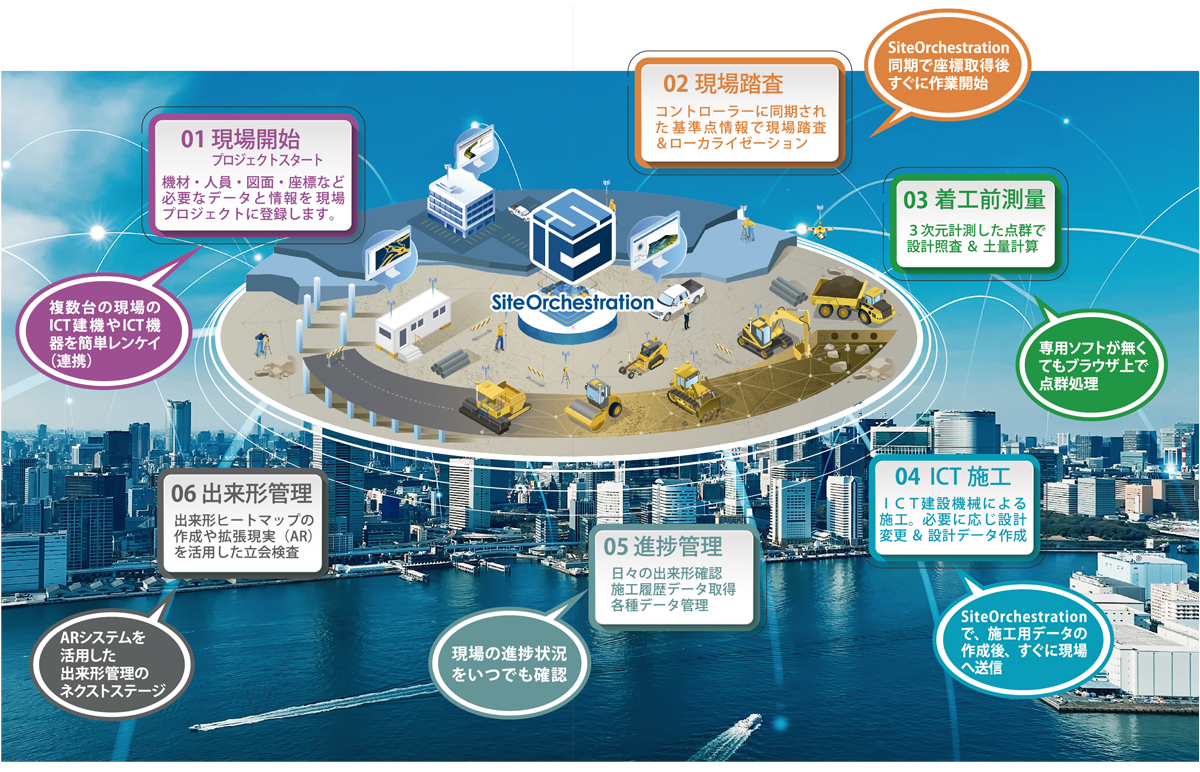

SiteOrchestrationは、ICT建設現場の「ヒト」「モノ」「コト」の垣根を超え、土木建設工事の全てのプロセスに一貫したデータフローとワークフローを提供する次世代プラットフォームです。
他社をも含む全てのICT技術を組織化、編成、調整し、現代のICT工事現場に、統合されたシンフォニー（作業プロセス）を構築します。
「すべての工程プロセス」を「レンケイ（連携）」する
SiteOrchestrationは、変化する時代に合わせて進化を続ける建設ＤＸプラットフォームとして、部分最適化されているデジタルツール同士を繋げながら「建設業に関わる全てのプロセスを一貫して利活用できる環境」を目指し、工程・品質・安全が充実した「建設の未来」を実現してまいります。
アセット ASSET
会社に紐づくすべての現場プロジェクト、使用機材、人員情報を登録管理します。

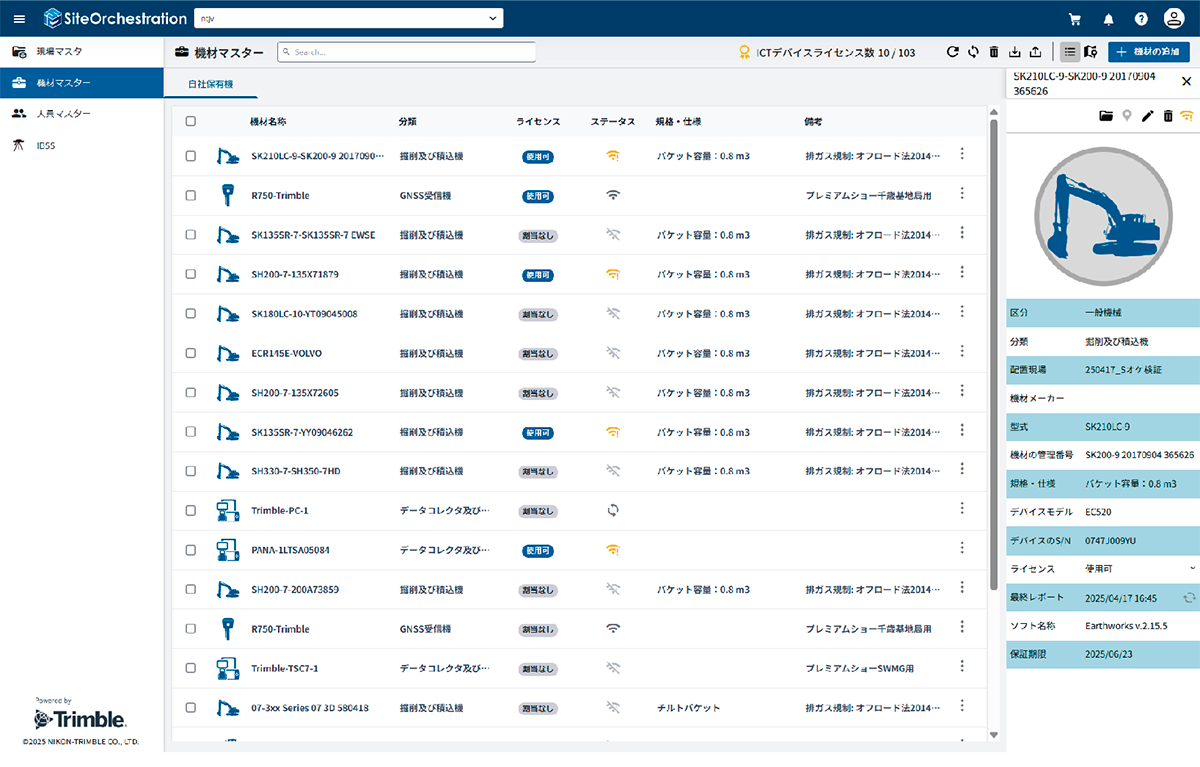

【機材マスター】
自社保有機材だけでなく、レンタル機材等の現場で稼働するすべての重機を登録し管理します。
ICTシステム連携できるMC/MG重機、GNSS測量機、コントローラーをデバイス登録しておくことで、オフィス⇔現場間の設計データ送信・測量成果の受信ができるようになります。

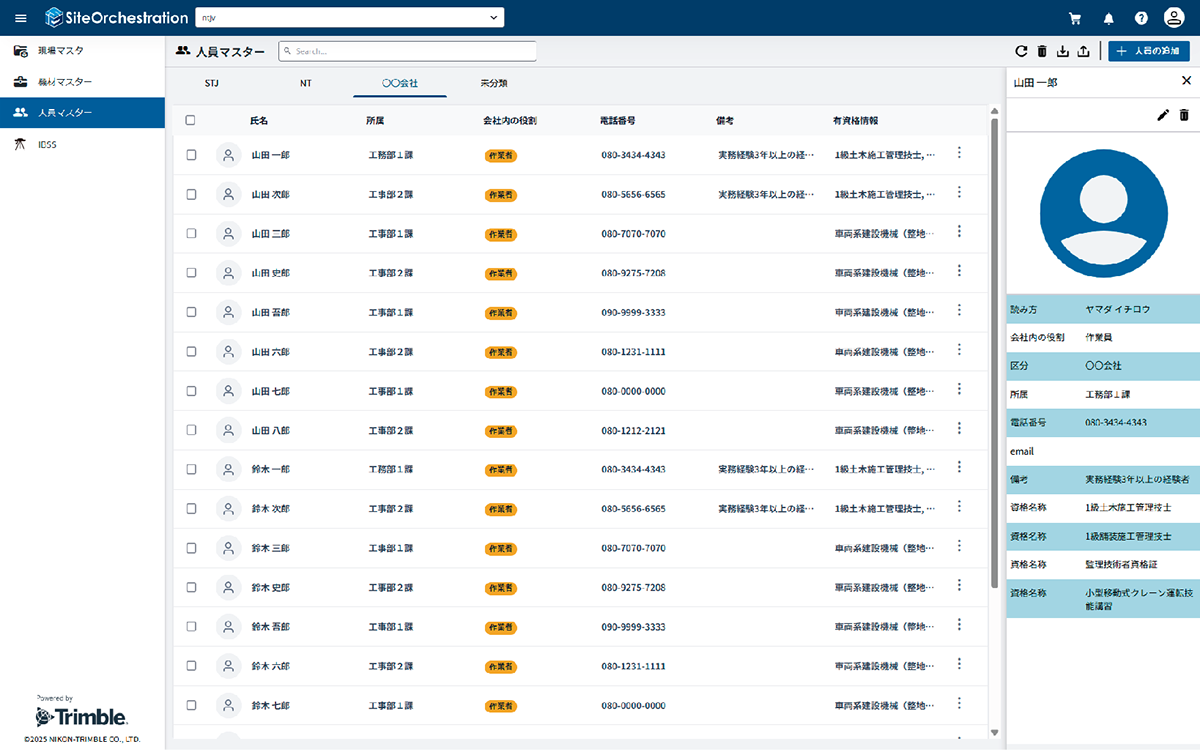

【人員マスター】
現場に関わるすべてのメンバーを、社員、関連会社、現場作業員等のカテゴリでグループ作成し登録管理します。

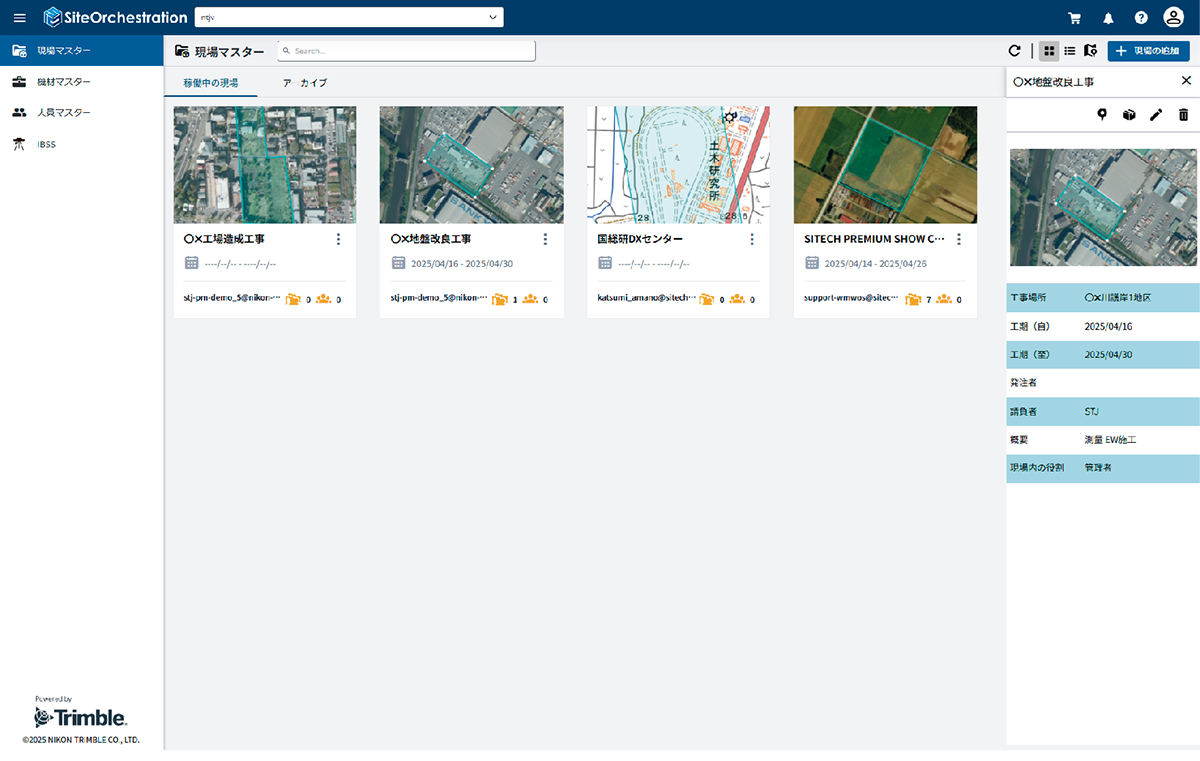

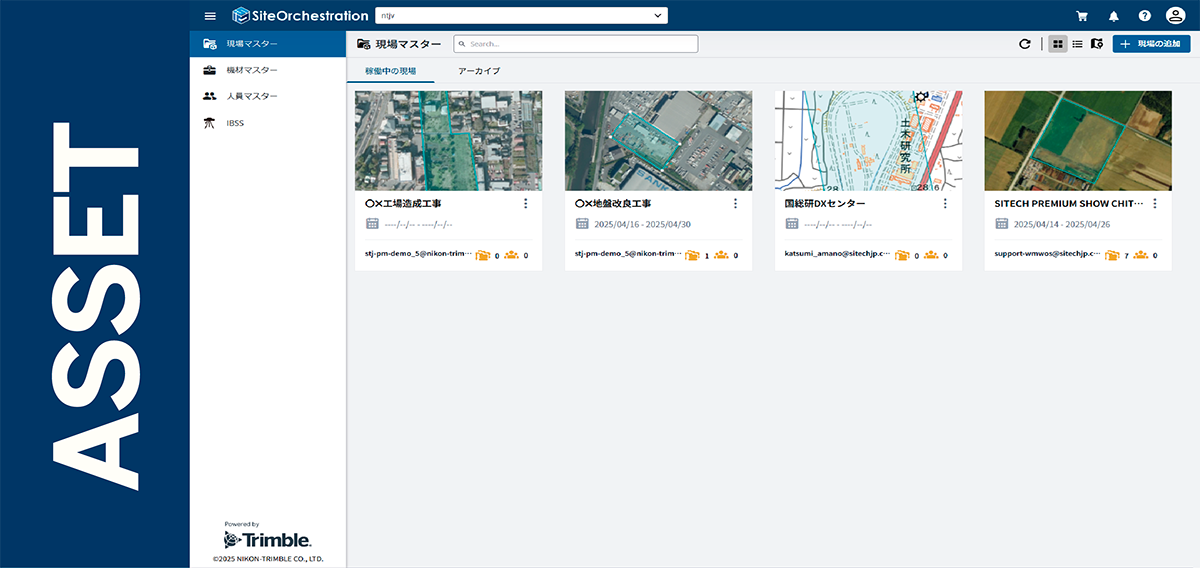

【現場マスター】
稼働中の現場を一覧で表示します。終了した現場はアーカイブされ、後からでもタブを切り替えて確認ができます。

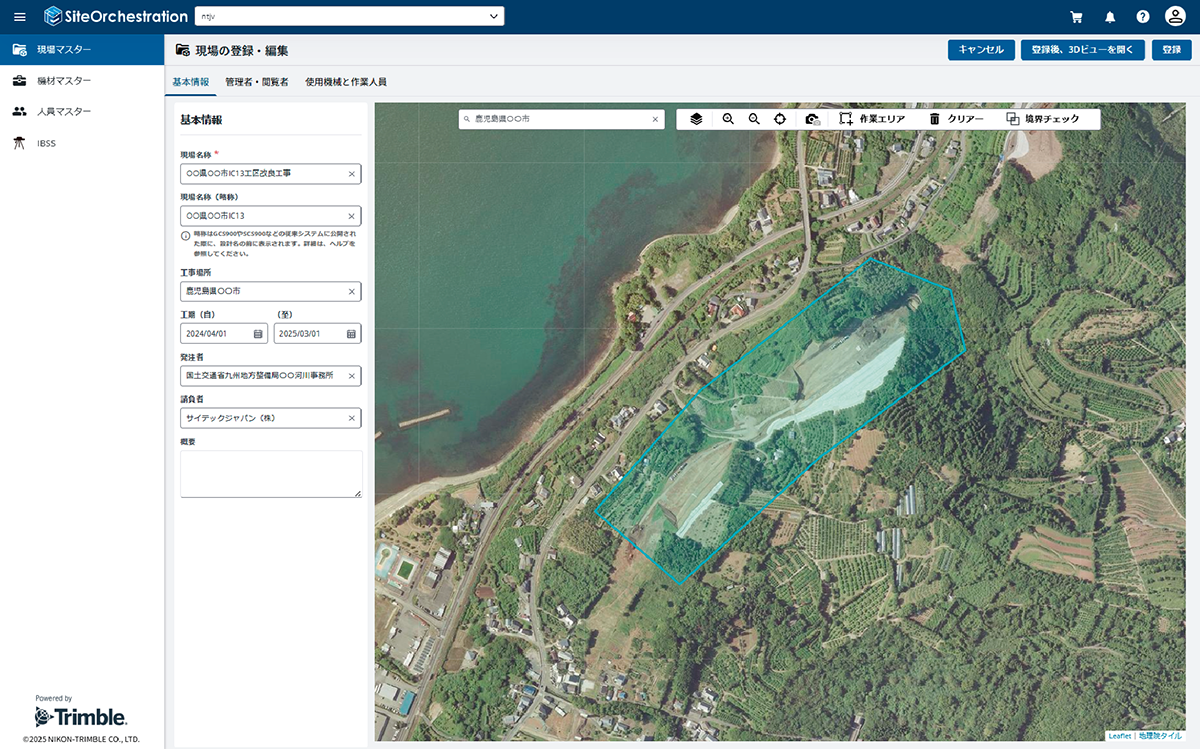

■■現場情報の設定■■
国土地理院が提供する地理院地図を背景に、作業現場の平面図、基準点、回避ゾーンを設定。それらをICT建機システムと同期して使用できます。

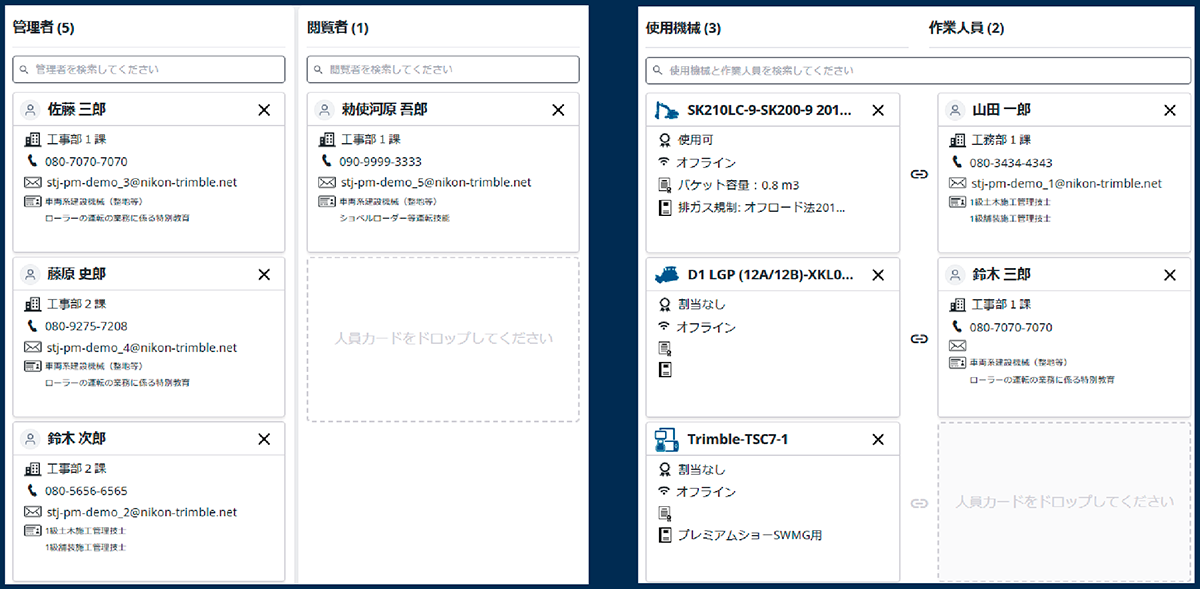

現場プロジェクトに携わる人員と機材を、あらかじめ登録したマスターリストからドラッグ＆ドロップで紐づけ。登録した人員ごとにプロジェクトの管理/閲覧権限を付与することで、現場の情報共有を円滑に行うことができます。

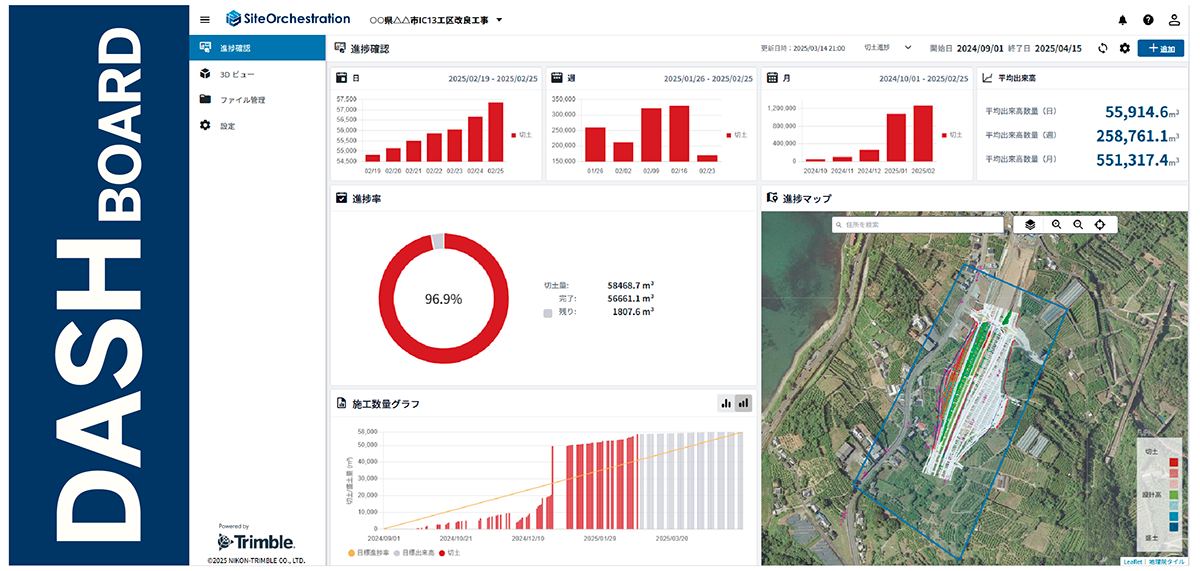

進捗管理 PROGRESS MONITOR
施工状況を日々定量化して表示することで現場の進捗を一目で確認できます。
【進捗状況】
進捗土量をグラフで表示。毎日/毎週毎の推移を確認できます。

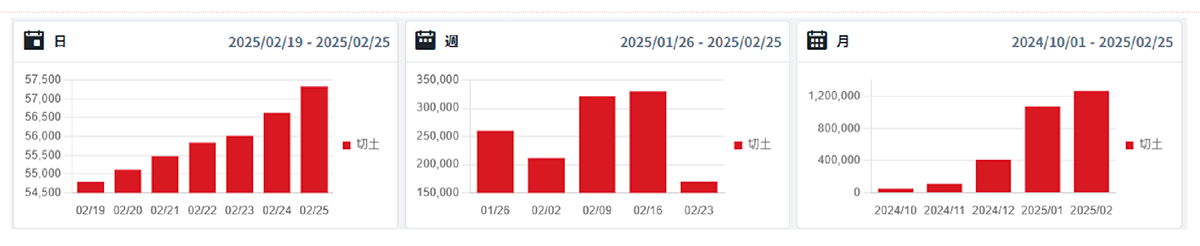

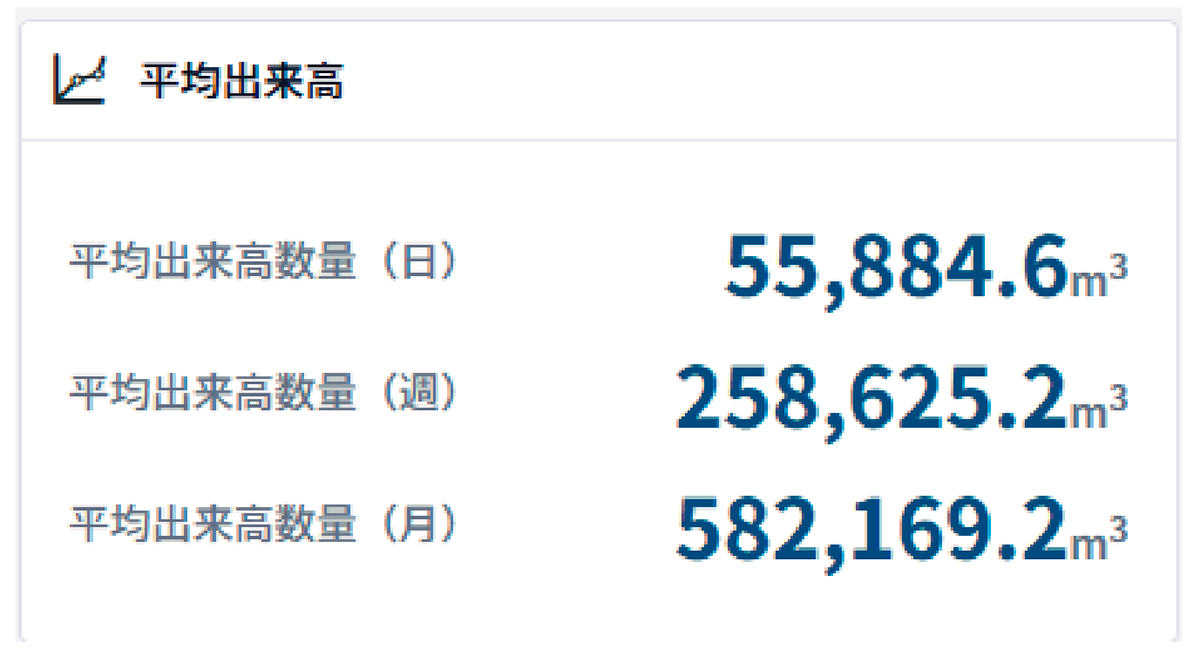

【平均出来高】
日々の施工数量から平均出来高数量を日/週/月ごとに算出して表示します。

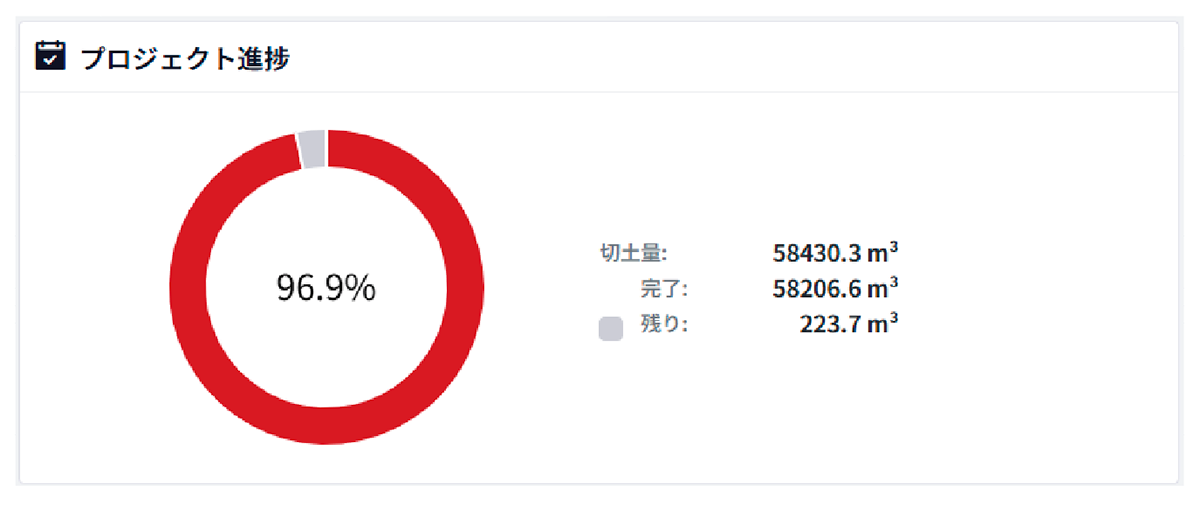

【プロジェクト進捗】
工事全体の施工土量に対する現在の進捗と残土量を数値と円グラフで視覚的に表示します。

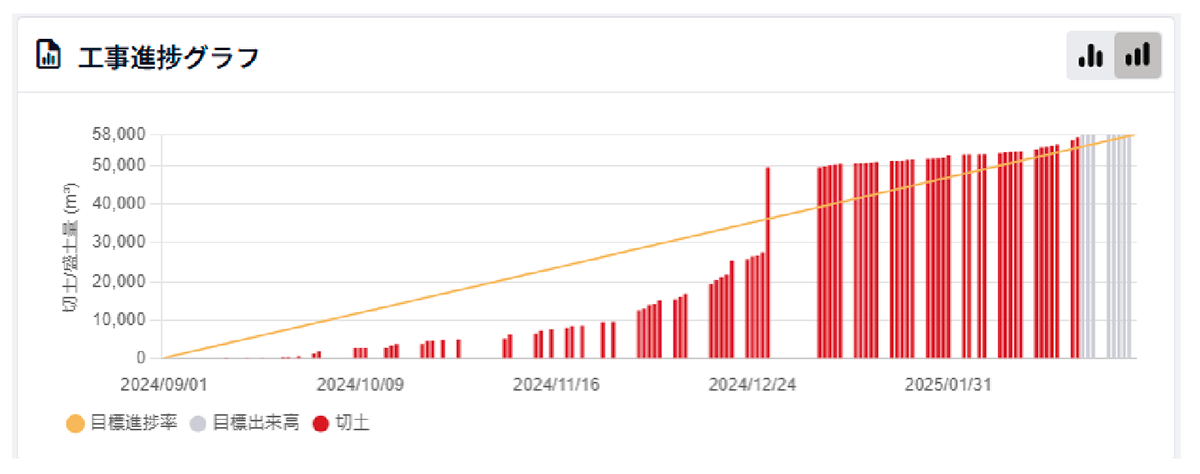

【工事進捗グラフ】
目標進捗率とそれに対する実績を、2種類のグラフで視覚的に表示します。 工期内に完了するための実施計画を立てるのに役立ちます。

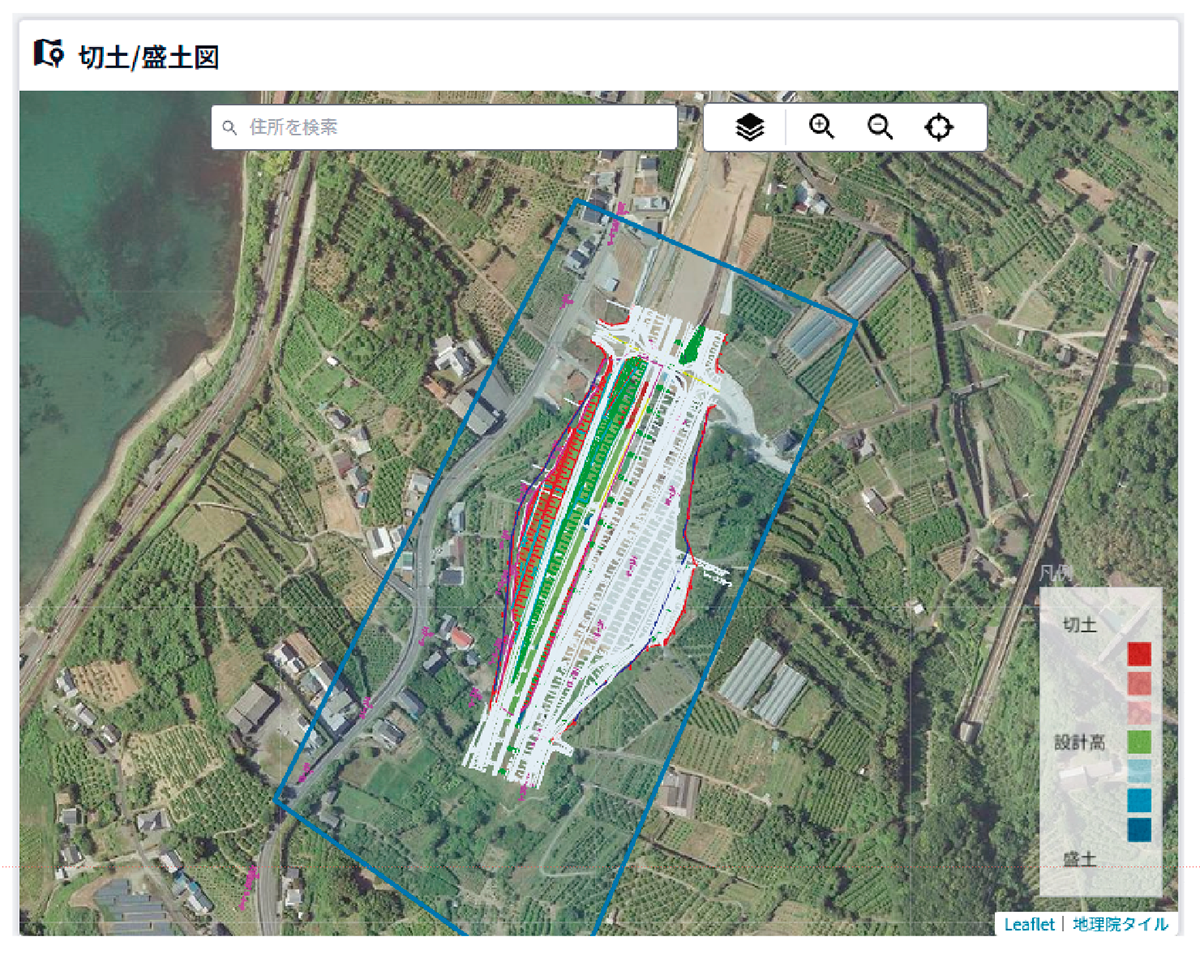

【切土/盛土図】
最新施工進捗データと設計を比較し、施工した範囲をヒートマップで描画。切盛り高さを視覚的に確認でき、仕上がり状況をより具体的に把握することができます。

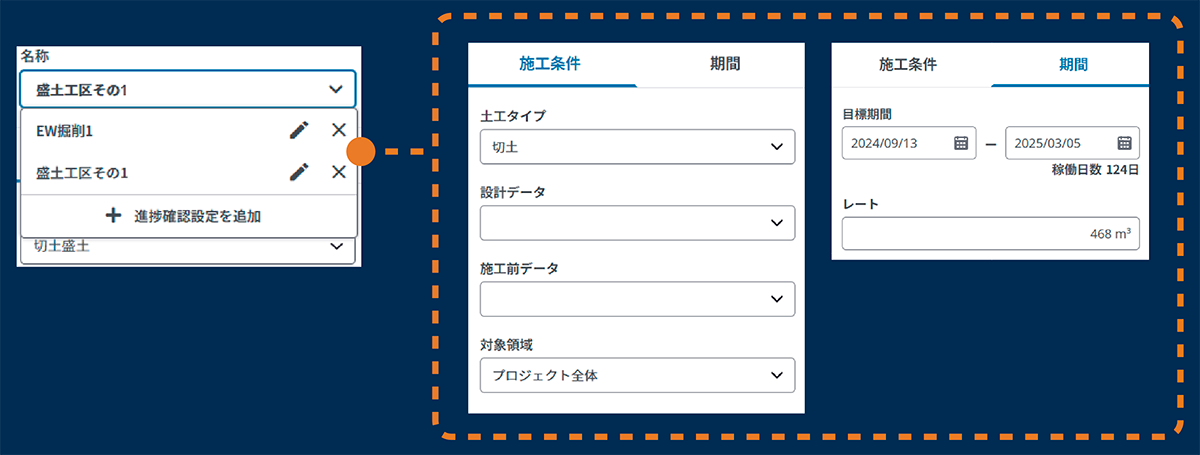

■■進捗確認画面の条件設定■■
進捗確認画面では、複数の異なる計算条件を登録し、切り替えて表示することができます。切土/盛土のみ、指定した範囲のみ、指定期間内のみなど、様々な条件での進捗確認を、ひとつの画面で簡単に行うことができます。

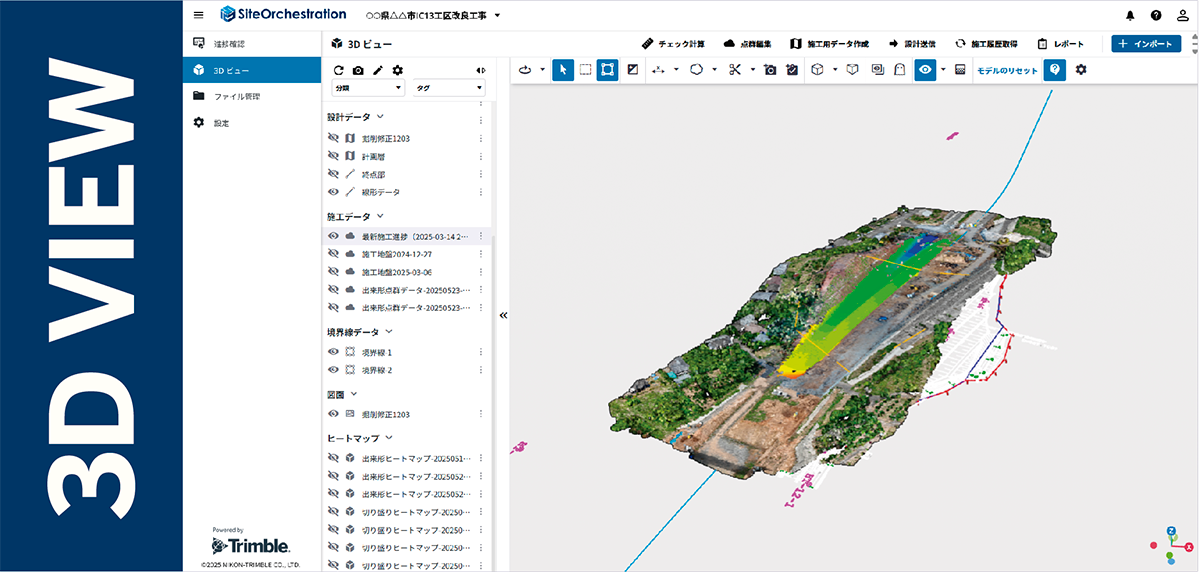

３Ｄビュー 3DVIEW
測量データ、設計データ、施工履歴データ等を時系列で一覧管理、表示/非表示を切り替え、データを重ね合わせて現場の状況を確認したり、計測や数量計算、点群編集、施工支援（設計データの編集）、レポート出力を行うことができます。

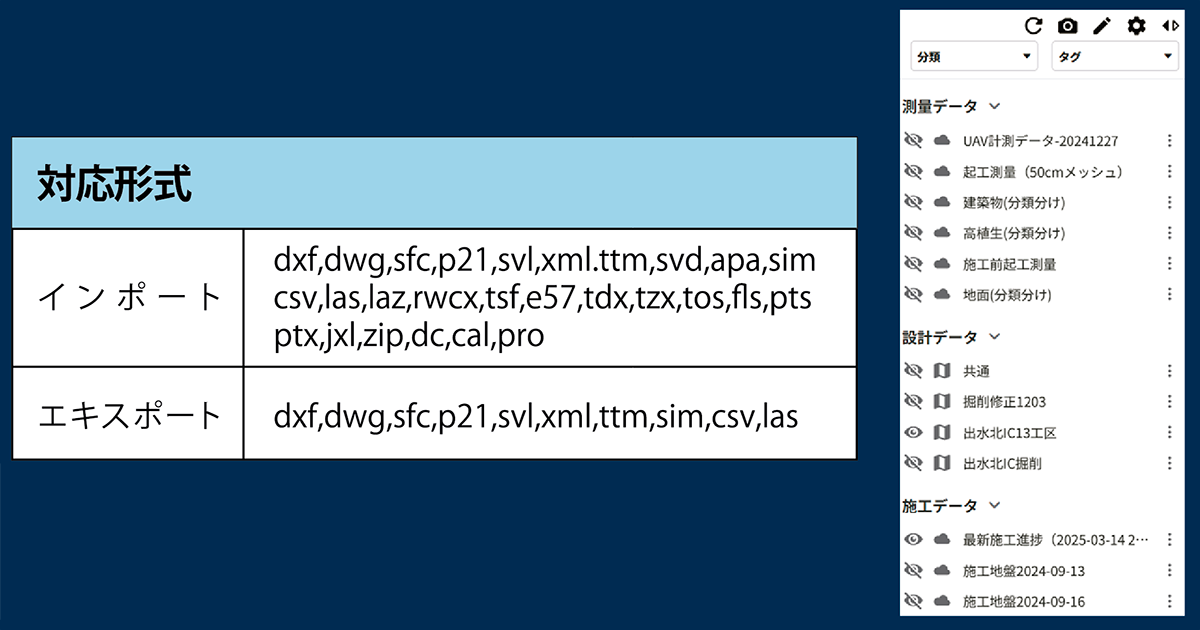

■■データのインポート/エクスポート■■
点群・座標などの測量成果、3Dデータ、平面図、ICT建機の施工履歴データなど取り込み、重ね合わせて表示します。
土量計算結果、出来形ヒートマップなどの計算結果も3Dモデルと重ねて表示されます。
SiteOrchestrationに取り込まれたデータは、様々な形式に変換して出力することができます。

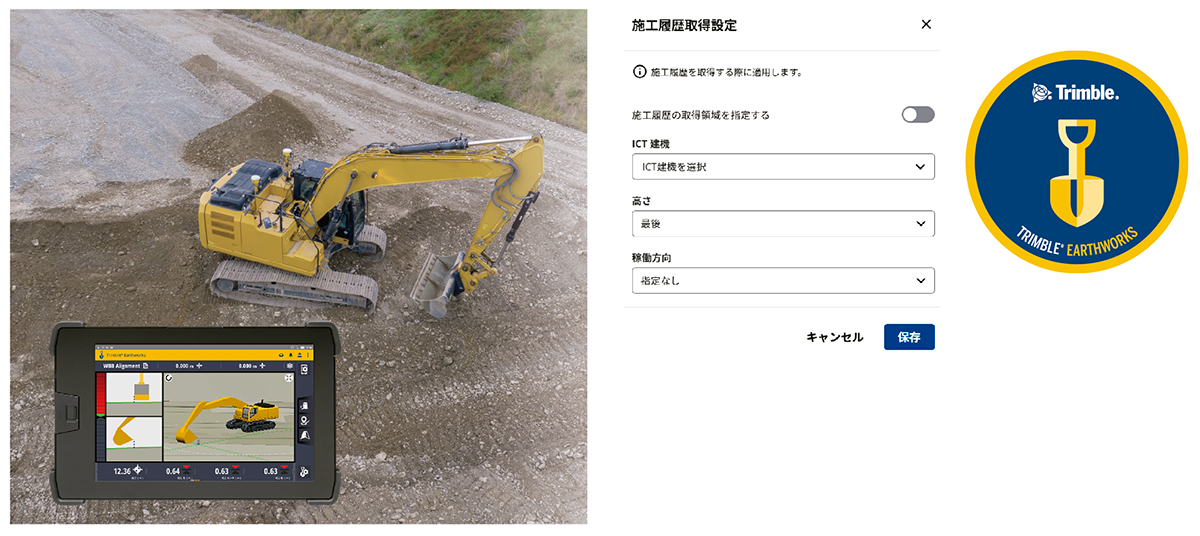

【施工履歴データの取得】
現場プロジェクトに紐づけされたICT建機から施工履歴データを収集し一元管理します。
現場に複数のICT重機が稼働している場合は、どの重機からどのような施工履歴を取得するかを任意に設定し、必要な施工履歴を効率よく取り込むことができます。

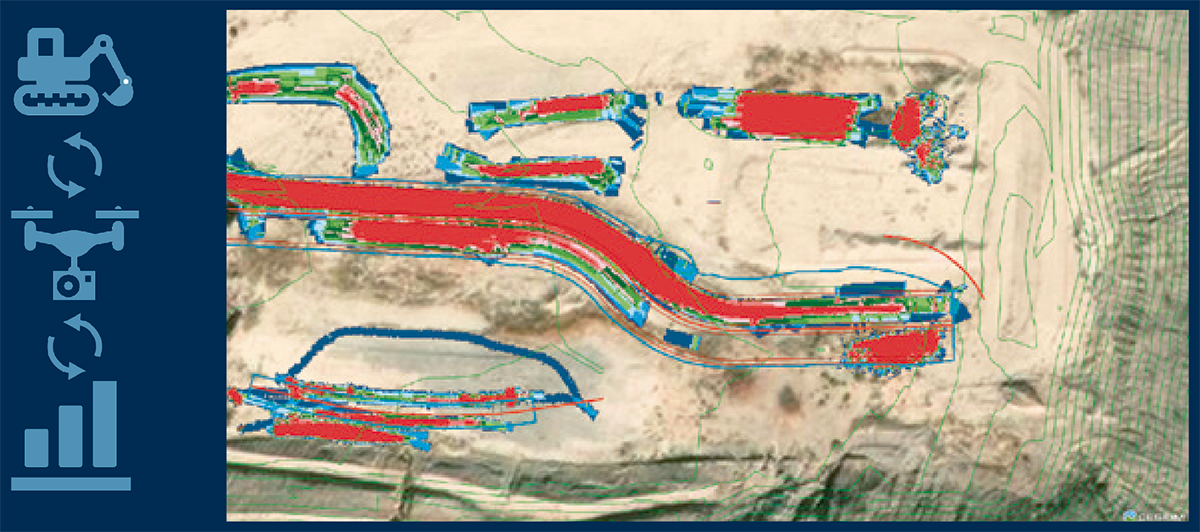

■■最新施工進捗データの生成■■
SiteOrchestrationの３Dビューでは、取得した最新の施工履歴データと最新の現況測量データをマージし、現況地形情報を更新します。この最新現況の情報をもとに日々最新の土工数量が自動計算され、進捗確認画面に反映されます。
点群編集 POINTEDIT
専用ソフトがなくても、ブラウザ上から点群データの分類や間引き・密度確認などの点群編集を行うことができます。

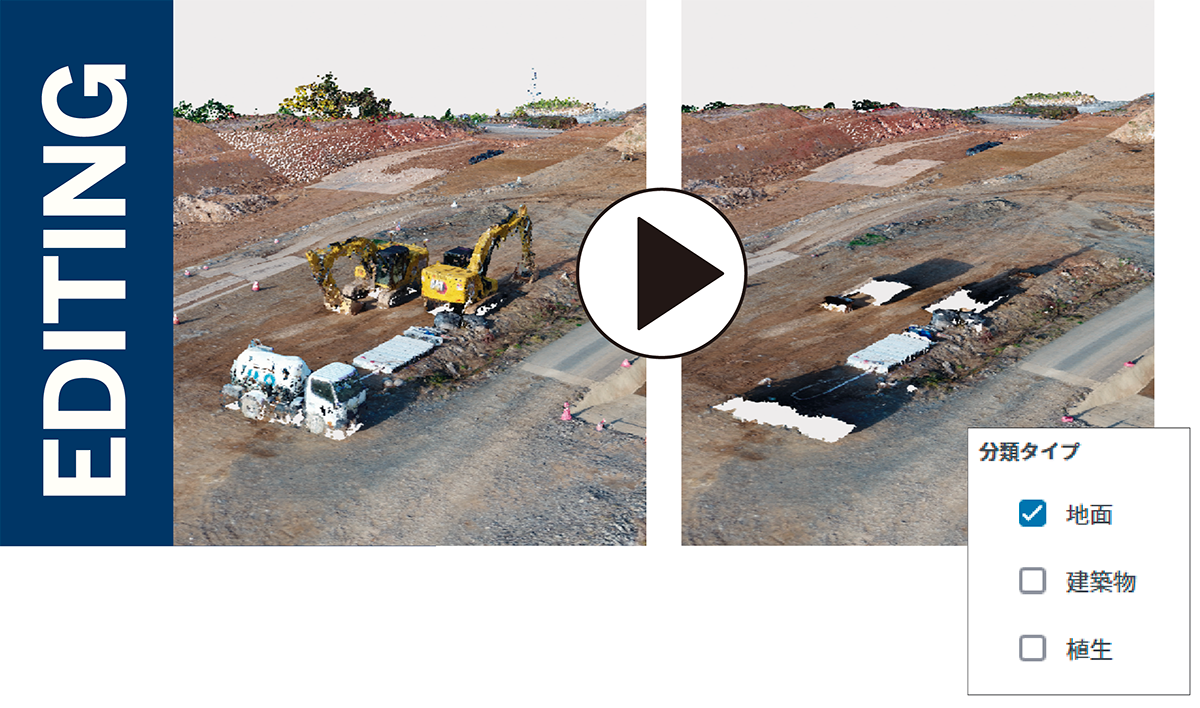

【点群データ分類】
点群データを自動で解析して分類。ノイズの多いオリジナルデータから、地表面だけを簡単に抽出します。
【点群データ間引き】
点群を指定した間隔で間引きし点群密度を調整します。

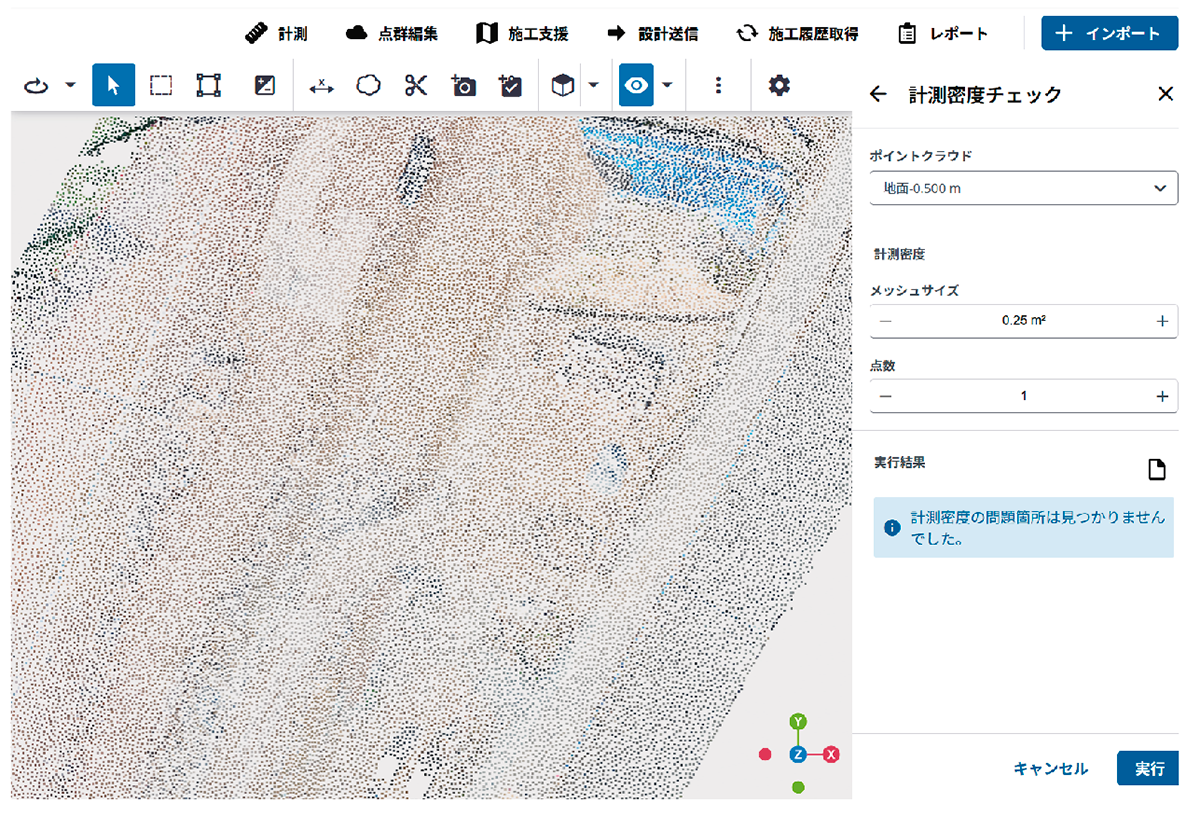

【計測密度チェック】
メッシュサイズを指定し、点群の密度を自動計算。出来形管理要領案の基準を満たしているかどうかを確認できます。

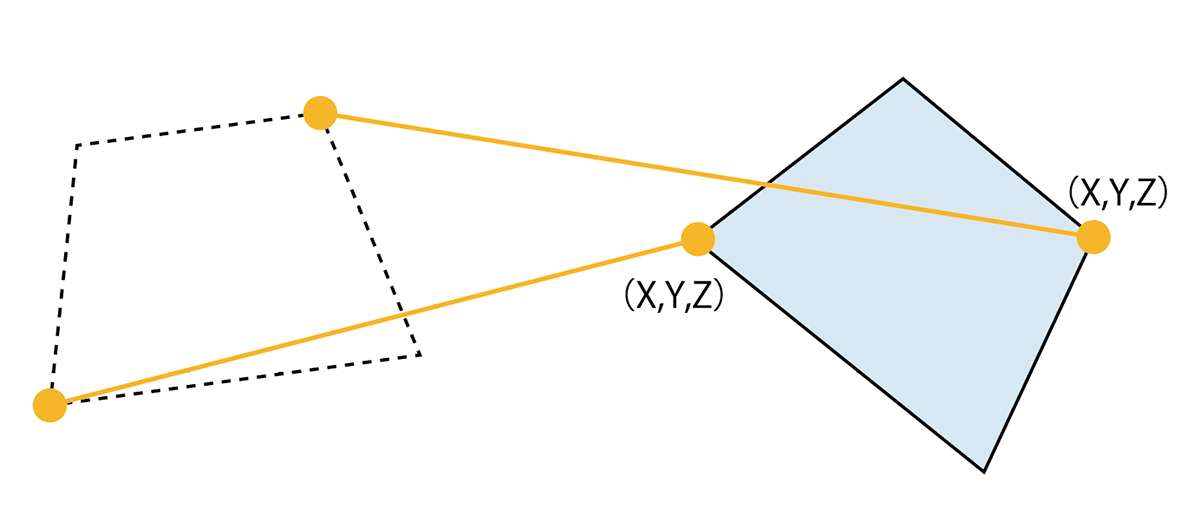

【ジオリファレンス】
2対以上の移動元/移動先座標点を指示して点群に座標付けの補正を行います。（ヘルマート変換）

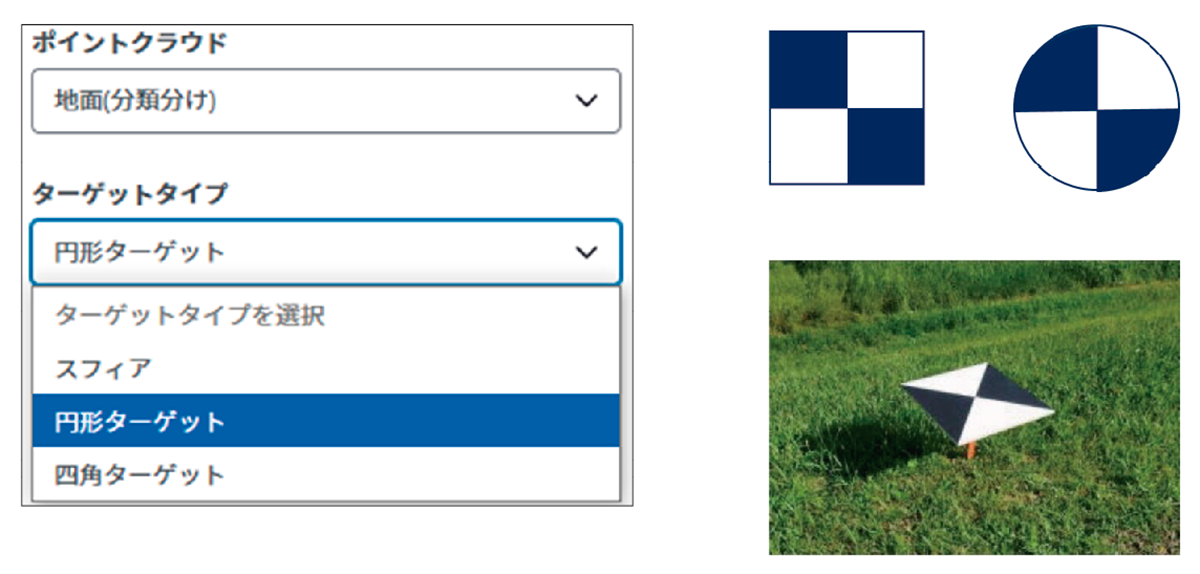

【ターゲット抽出】
点群内のパターンを認識し、ターゲットの点群と中心位置を抽出します。TLSの精度確認や、ジオリファレンスで座標変換を行う際に使用できます。

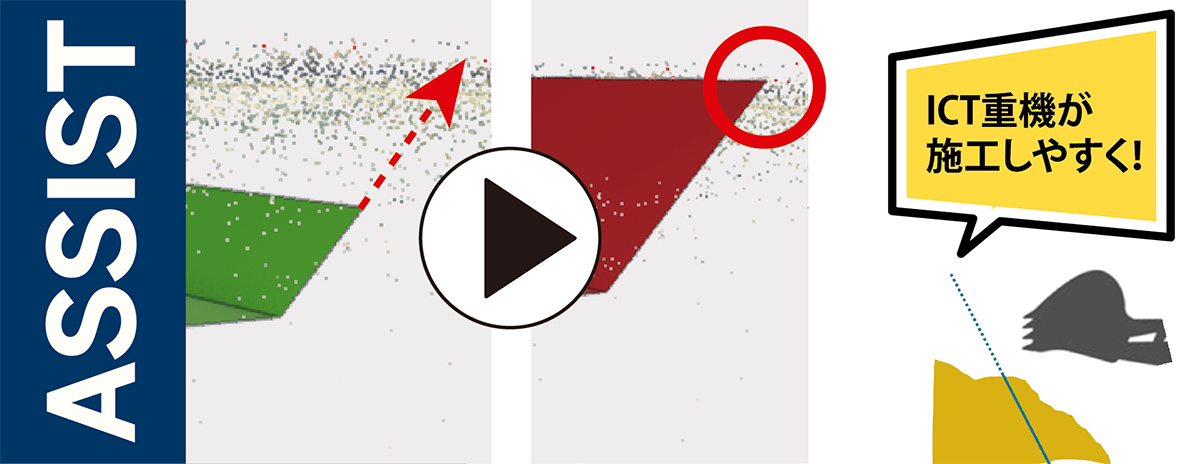

施工支援 ASSIST
三次元データをブラウザ上で編集し、施工用データを作成します。
【法肩伸縮】
法肩を一定勾配のまま指定した長さで伸縮します。

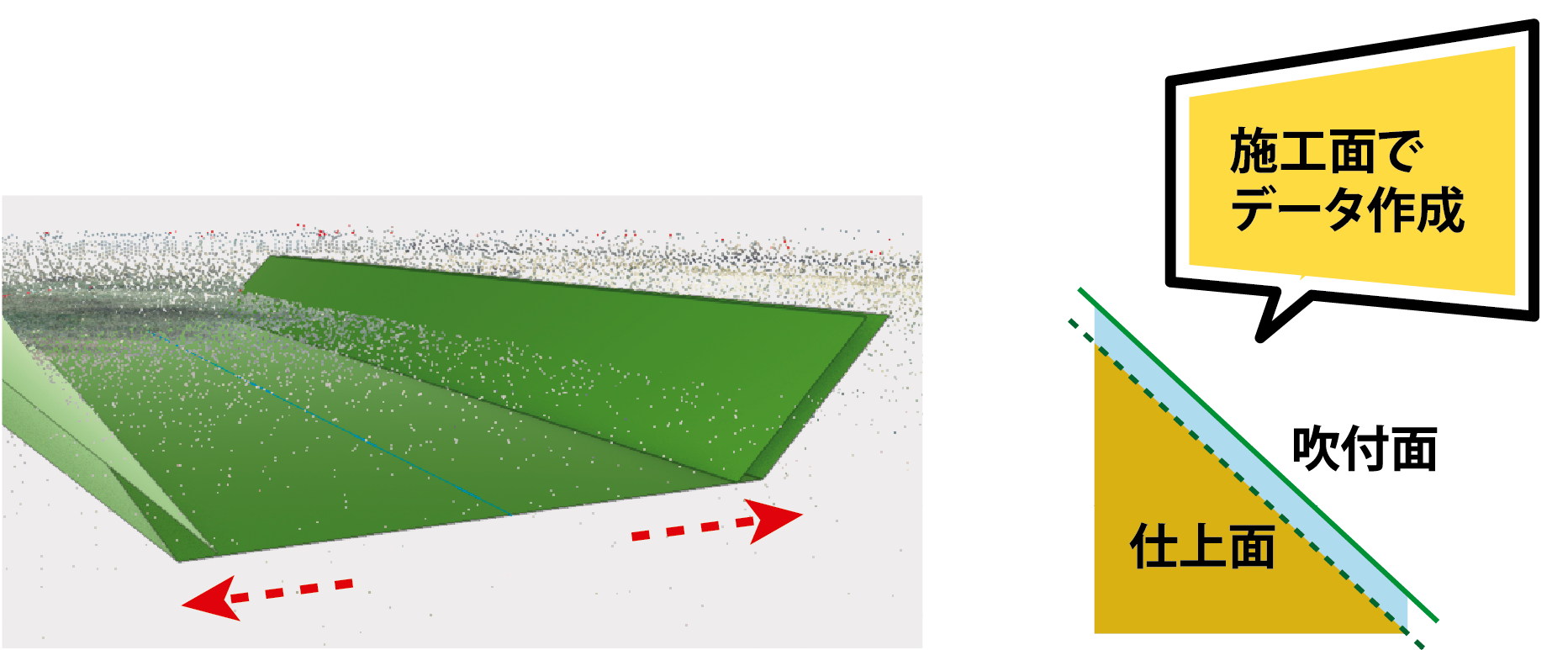

【法面セットバック】
法肩を指定したオフセット幅でセットバックします。

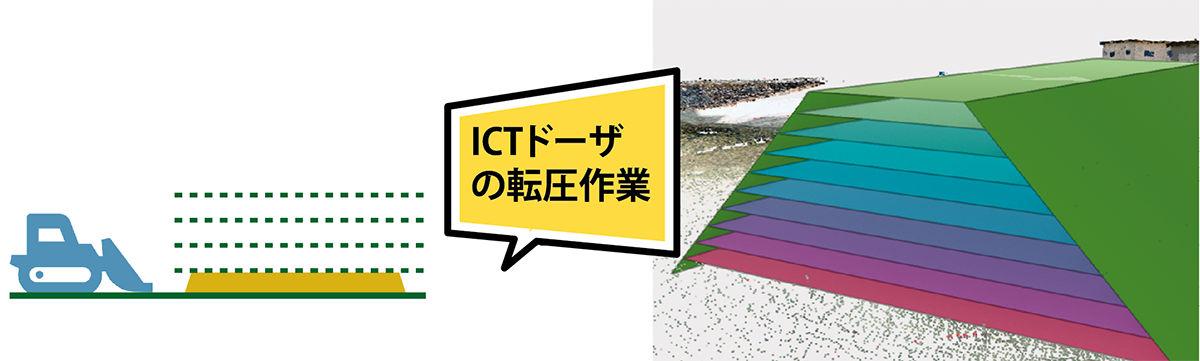

【リフトスライス】
盛土を撒きだし厚でオフセットしたスライス面を自動作成します。

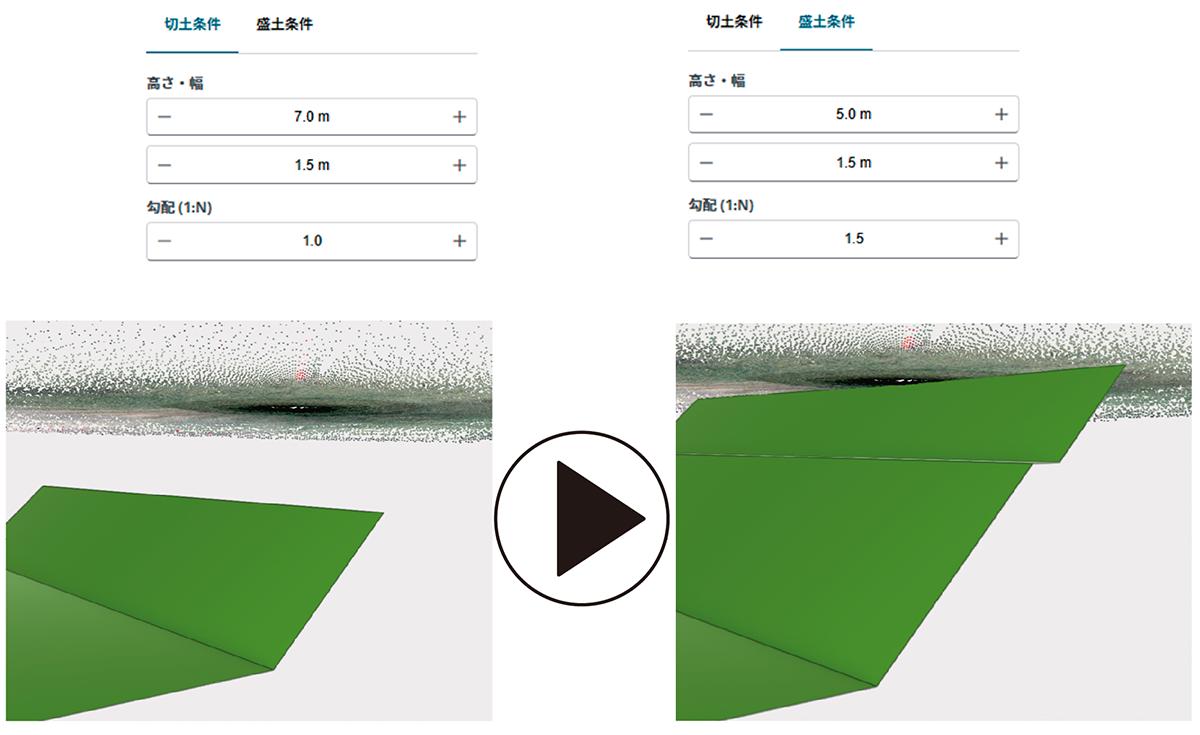

【法面擦り付け】
指定した現況面まで法面を擦り付けします。設定した作成条件に沿って小段を挿入しながら、自動で形状作成が行います。

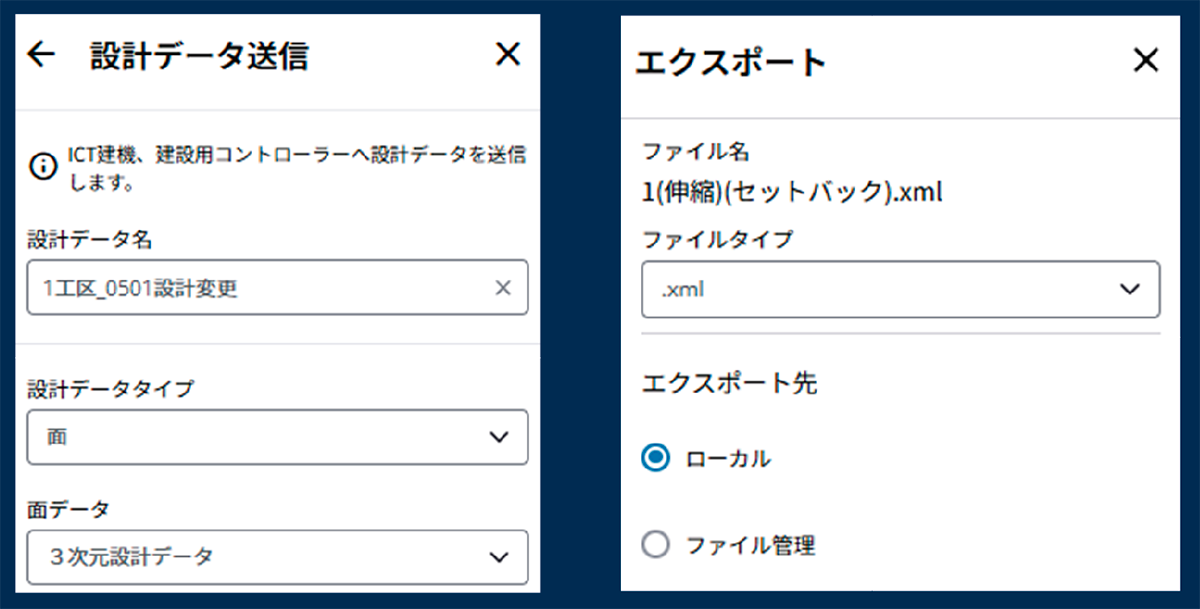

■■設計送信/データ変換（エクスポート）■■
作成・編集した設計/施工データは、そのまま現場のICT重機やコントローラーへクラウド経由でデータ送信。現場ですぐに作業を開始できます。
電子納品用データとして、XML形式で出力することもできます。

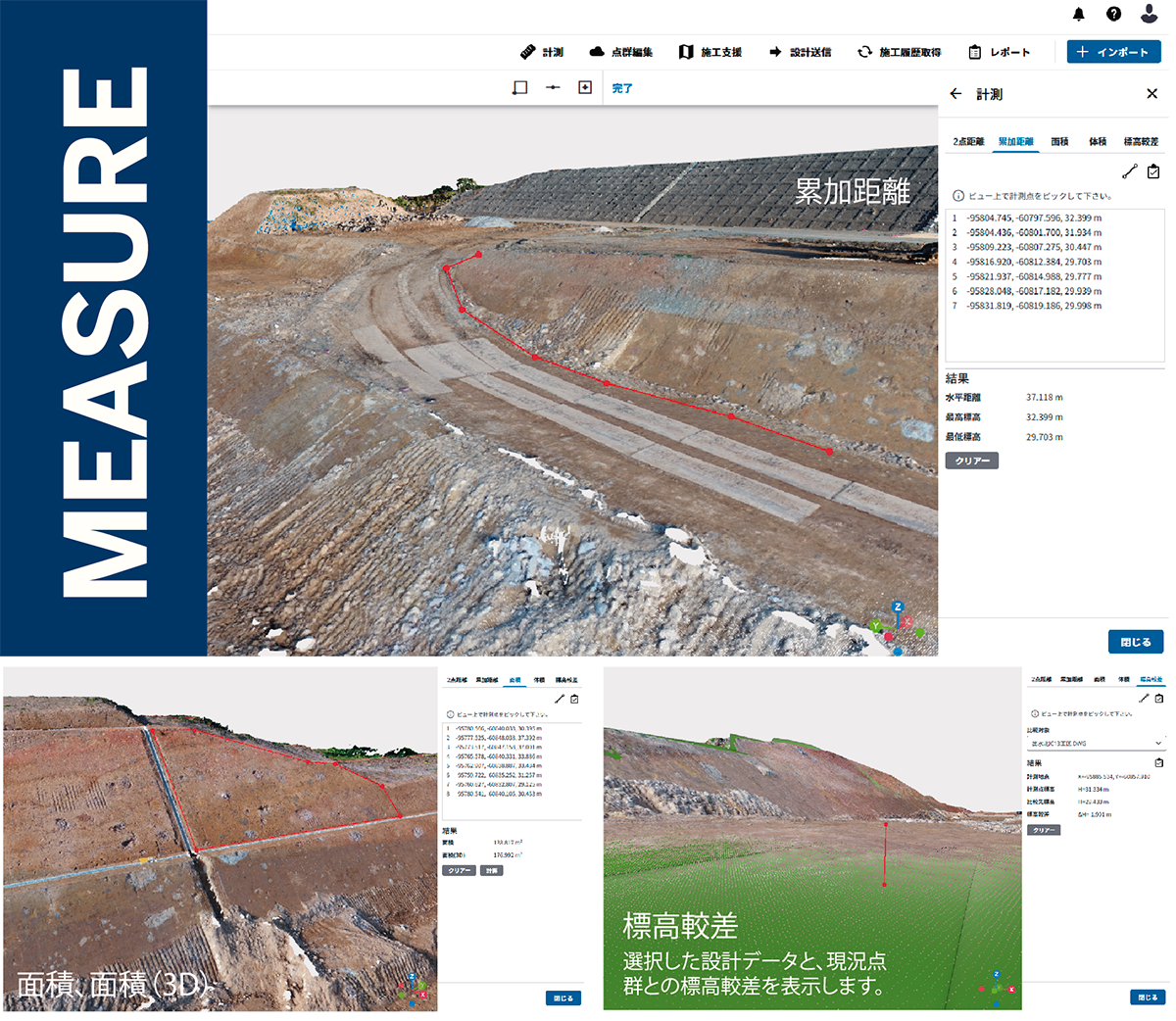

計測 MEASUREMENT
点群から点間距離や面積・体積等の各種計測を行うことができます。
【距離、面積、体積、標高較差】

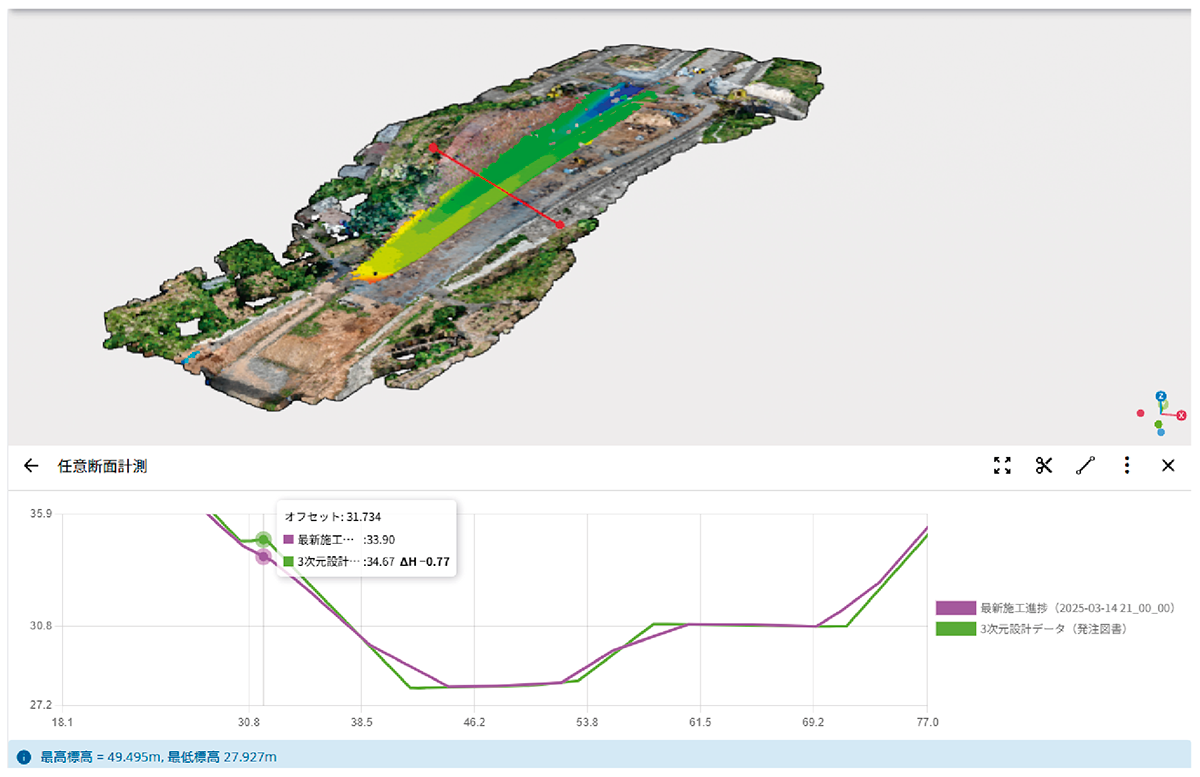

【任意断面計測、横断面計測】
任意断面や線形からの横断形状を表示。設計形状と現況地形を可視化して、標高較差を確認できます。
レポート REPORT
各種演算方法による土工数量計算や出来形管理の結果を帳票出力します。

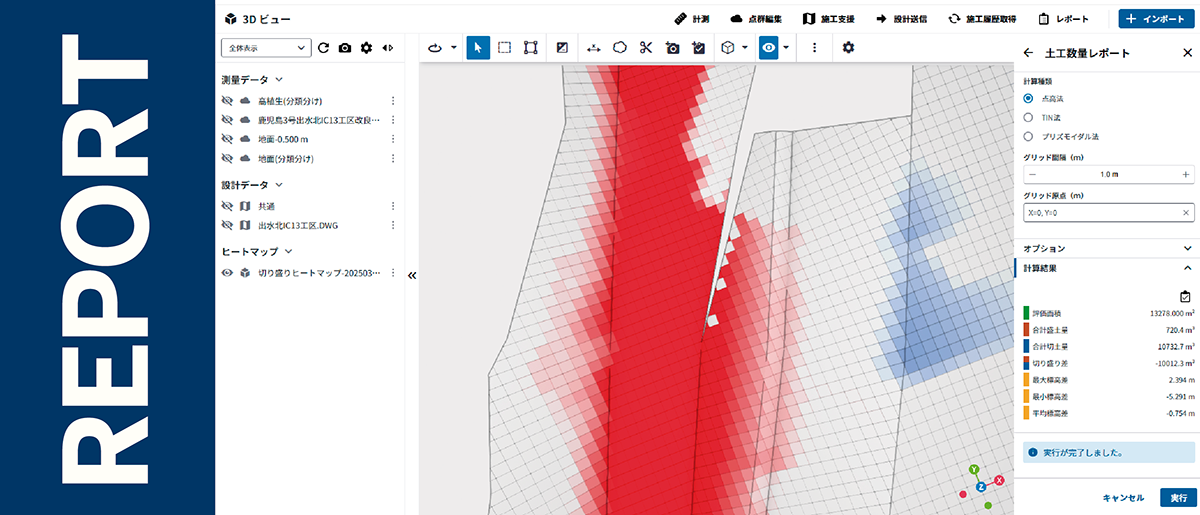

【土工数量レポート】
面（点群）と面（点群）、または基準高さと面（点群）を比較して土工数量を算出し、帳票出力します。
計算結果を視覚的に確認できる「切り盛りヒートマップモデル」を作成することもできます。

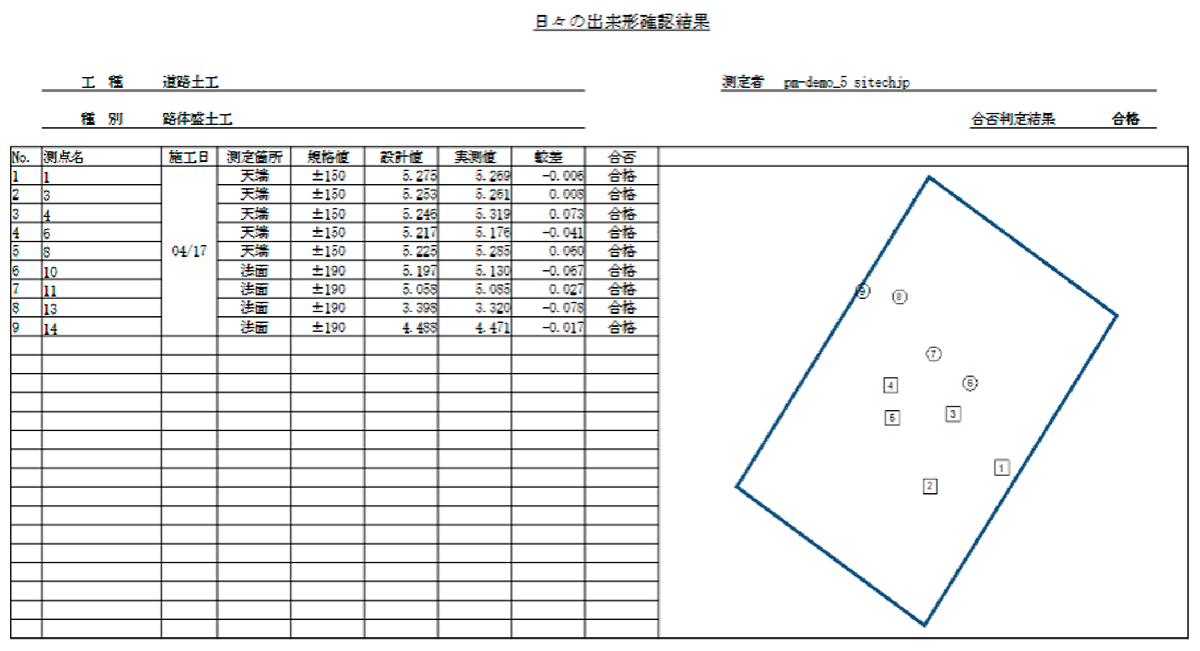

【日々の出来形レポート】
施工履歴データを用いた出来形管理で実施される「日々の出来形確認」を帳票にまとめ出力できる機能です。
道路土工、河川土工に対応しています。

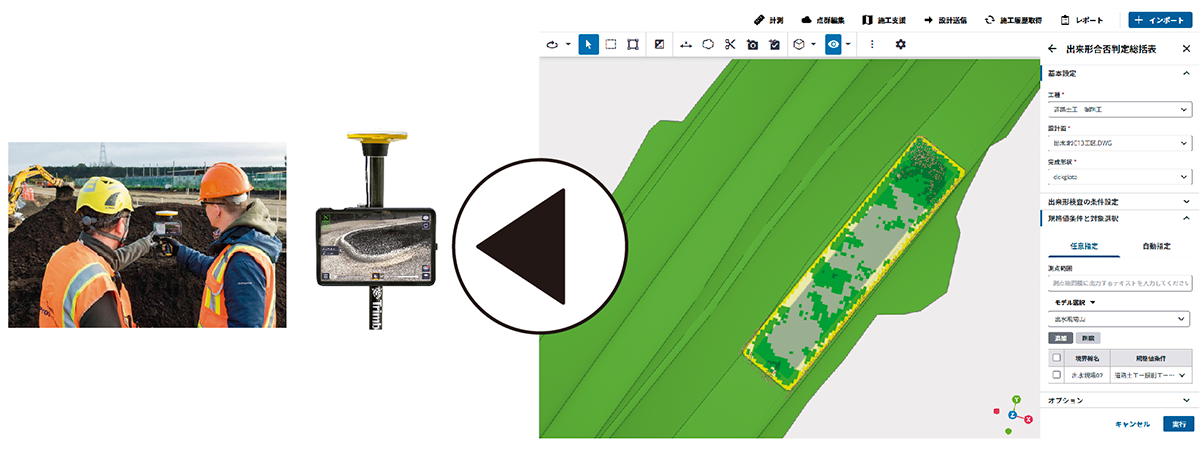

【出来形合否判定総括表】
設計データと出来形計測データを比較して、出来形合否判定総括表を作成・出力します。帳票と同時に出力したヒートマップモデルをARシステムに取り込み、現場での立会検査に活用できます。
